A keresztszalagos mágnes felszerelése nem csak a mágnesnek a szállítószalag fölé történő elhelyezését jelenti. A telepítés közvetlenül befolyásolja, hogy a rendszer mennyire tudja eltávolítani a fémet az anyagáramlásból. Sok esetben a rossz elválasztási teljesítményt nem maga a mágnes, hanem a telepítési problémák okozzák. A kis beállítási részletek észrevehető változást hozhatnak.
Ha a felfüggesztés magassága nem megfelelő, előfordulhat, hogy a mágneses tér nem jut elég mélyen a teherbe. Ha a mágnes szélessége vagy elhelyezése nem egyezik a szállítószalaggal, a fémrészecskék befogás nélkül átjuthatnak rajta. Ezek a problémák gyakran a szállítószalag sebességének, az anyagmélységnek vagy az üzem elrendezésének megváltoztatása után jelentkeznek.
Néhány kulcsfontosságú telepítési tényező megértése segíthet javítani a visszanyerés hatékonyságát, csökkenteni a fémszivárgást, és az idő múlásával konzisztensebben működik a rendszer.
Mi az a keresztszalag mágnes?
Keresztszalagos mágnesA szalagon túli mágnesnek is nevezett öntisztuló Általában olyan iparágakban használják, mint az újrahasznosítás, a bányászat, az aggregátumok, a fafeldolgozás és az ömlesztett anyagok kezelése.
A rendszer a szállítószalagra van felszerelve, innen ered a név.
Mágneses elválasztó öntisztítása{0}}
Kérdés küldése most
Mágneses elválasztó öntisztítása{0}}
Kérdés küldése most
Egy tipikus keresztszíjmágnes tartalmaz egy mágneses blokkot, egy öntisztító szalagot-, görgőket és egy tartókeretet. Ahogy az anyag áthalad alatta, a vastartalmú szennyeződéseket a mágneses tér kiemeli a termékáramból. Az öntisztító szalag ezután elviszi a befogott fémet a szállítószalagról, és folyamatos működés közben oldalra üríti.
A keresztszalag mágneseket gyakran használják védőrendszerként a feldolgozósorokon. Azáltal, hogy eltávolítják a nem kívánt fémet, mielőtt az a későbbi berendezésekhez érne, csökkentik a berendezés károsodását, megakadályozzák a feldolgozási megszakításokat, és javítják az anyagminőséget.
Miért fontos a helyes telepítés?
A keresztszalag mágnes helyes felszerelése nem csak a fém eltávolítását érinti. A rendszernek a szállítószalag feletti elhelyezése közvetlenül befolyásolja a visszanyerési teljesítményt, a szalag működését és a folyamat általános stabilitását.
Helyreállítási hatékonyság
A keresztszalag mágnes akkor működik a legjobban, ha a mágneses mező megfelelően illeszkedik az anyagáramláshoz. Ha a felfüggesztés magassága túl magas, vagy a pozicionálás nem-a középpontban van, akkor néhány vasfém áthatolhat anélkül, hogy megfogná.
Még egy erős mágnes is veszíthet hatékonyságából, ha a telepítés nem illeszkedik a szállítószalag körülményeihez. Az anyagmélység is számít. A vastag teher csökkentheti azt, hogy a mágneses mező milyen mélyen hatol be a termékáramba.
Szállítószalag és szalag teljesítmény
A telepítés azt is befolyásolja, hogy a szállítószalag és az öntisztító szalag hogyan{0}}működik a folyamatos használat során. Ha a kisülési terület túl kicsi, vagy a beállítás nem megfelelő, előfordulhat, hogy a befogott fém nem tud megfelelően kiürülni a szalagból. Idővel ez felhalmozódáshoz, egyenetlen szíjkopáshoz vagy instabil működéshez vezethet.
1. szempont: A felfüggesztés magassága
A felfüggesztés magassága az egyik legfontosabb tényező a keresztszalag mágnes beszerelésekor. Még ha maga a mágnes elég erős is, az elválasztási teljesítmény gyorsan csökkenhet, ha a szállítószalagtól való távolság nem megfelelő a feldolgozott anyaghoz.
Miért befolyásolja a magasság a mágneses távolságot?
A távolság növekedésével a mágneses tér gyengébb lesz. Ha a keresztszalag mágnes túl magasan van felszerelve a szállítószalag fölé, előfordulhat, hogy a mező nem jut elég mélyen az anyagterhelésbe ahhoz, hogy hatékonyan felemelje a vastartalmú szennyeződéseket.
Ez különösen fontos, ha a teher mélysége működés közben változik. A vastag anyagréteg csökkentheti a fémdarabok mágneses térnek való kitettségét. Ilyen helyzetekben a tényleges munkatávolság nagyobb, mint amilyennek elsőre tűnik.
Nem megfelelő magasság okozta problémák
Ha a felfüggesztési magasság túl magas, a kisebb fémrészecskék átjuthatnak anélkül, hogy befognák őket. A visszanyerés hatékonysága általában először a finom szennyeződések esetében csökken, mivel azokat nehezebb kihúzni az anyagáramlás mélyéről.
A mágnes túl alacsonyra szerelése különböző problémákat okoz. A mágnes vagy az öntisztító szíj-nagy anyagdarabokkal érintkezhet, ami a szíj károsodásához, instabil működéshez vagy a rendszer körüli anyag felhalmozódásához vezethet. A hézag legalább annyira számít, mint a mágneses erő.
Magasság beállítása különböző anyagokhoz
A különböző anyagok eltérő beépítési magasságot igényelnek. A sekély teherbírású könnyű anyagokat gyakran nagyobb felfüggesztési távolsággal lehet megmunkálni, míg a sűrű vagy nehéz anyagok esetében előfordulhat, hogy a mágnest közelebb kell helyezni a szállítószalaghoz.
A szállítószalag sebessége és a tramp fém mérete is befolyásolja a beállítást. A nagyobb fémdarabokat könnyebb távolról befogni, míg a kisebb szennyeződésekhez általában erősebb mezőre és rövidebb munkarésre van szükség.
2. szempont: A mágnes szélessége a szállítószalag szélessége között
A megfelelő felfüggesztési magasság nem garantálja a fém teljes visszanyerését. A mágnes szélessége és a szállítószalag szélessége közötti kapcsolat azt is befolyásolja, hogy az anyagáram mekkora részét fedi le ténylegesen a mágneses tér működés közben.
A mágnesszélesség és a szállítószalag szélesség összeegyeztetése
A keresztszalag mágnest megfelelően hozzá kell igazítani a szállítószalag szélességéhez és az anyagterheléshez. Ha a mágneses terület túl keskeny, előfordulhat, hogy a szállítószalag szélei közelében lévő fém nem lesz kitéve elegendő mágneses erőnek ahhoz, hogy hatékonyan rögzítse. Ez a probléma észrevehetőbbé válik, ha az anyag egyenetlenül oszlik el a szalagon.
Egyes üzemekben a szállítószalag továbbfejleszthető vagy kiszélesíthető, miközben az eredeti keresztszalag mágnes a helyén marad. Még ha a mágnes még működik is, előfordulhat, hogy a mágneses lefedettség már nem felel meg a szállítószalag körülményeinek.
A szélesebb szállítószalagokhoz gyakran nagyobb mágnesekre vagy eltérő beépítési helyzetekre van szükség az egyenletes elválasztási teljesítmény fenntartásához.
Kibocsátási terület és anyagpálya
A kiürítési terület a berendezés másik része, amelyet gyakran figyelmen kívül hagynak. Miután a vasfémet leemelték a szállítószalagról, elegendő helyre van szüksége ahhoz, hogy tisztán elváljon a fő anyagáramlástól.
Ha az ürítési út túl közel van a szállítószalaghoz, vagy elzárják a környező szerkezetek, a befogott fém visszaeshet a szalagra, ahelyett, hogy megfelelően kiürülne.
Az anyag pályája is változik a szállítószalag sebességével és a fém méretével. A nagyobb darabok általában könnyebben válnak szét, míg a kisebb vagy könnyebb szennyeződések tovább követhetik az anyagáramlást, mielőtt elhagynák a mágneses teret.

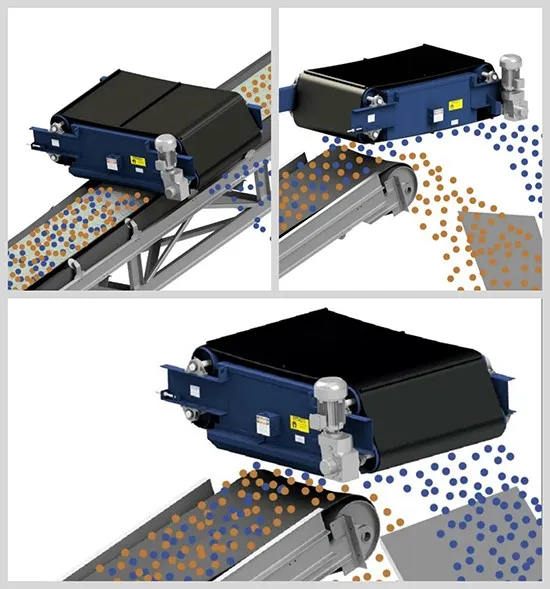

3. szempont: Mágnes elhelyezése a szállítószalag felett
Még akkor is, ha a felfüggesztés magassága és a mágnes szélessége megfelelő, a pozicionálás még mindig befolyásolja, hogy a keresztszalag mágnes milyen hatékonyan távolítja el a vasfémeket a szállítószalagról. A kis igazítási különbségek megváltoztathatják azt, hogy a mágneses mező hogyan kölcsönhatásba lép az anyagáramlással működés közben.
Középvonali pozicionálás
A keresztszalag mágnesének középső területe általában a legerősebb és legstabilabb mágneses teret biztosítja. Emiatt a mágnesnek a lehető legszorosabban kell illeszkednie a szállítószalag középpontjához és a fő anyagáramhoz.
Ha az anyagáramlás erősebben koncentrálódik a heveder egyik oldalán, előfordulhat, hogy a pozicionálást kissé módosítani kell, hogy megfeleljen a tényleges működési feltételeknek.
A cél az, hogy a mágneses tér legerősebb részét ott helyezzék el, ahol várhatóan a legnagyobb mennyiségű csavargó fém halad át.
A ki{0}}Központi telepítés hatásai
Ha egy keresztszalag-mágnes túl messze van az egyik oldalon, a mágneses lefedettség a szállítószalagon egyenetlenné válik. Az egyik oldal erős mágneses expozíciót kaphat, míg a másik oldal gyengébb elválasztási teljesítményt tapasztal. Ez idővel inkonzisztens helyreállítási eredményekhez vezethet.
Általában a kisebb vasrészecskéket érintik először, mert erősebb terepi expozíciót igényelnek az anyagi tehertől való megszabaduláshoz. Egyes esetekben a kezelők feltételezhetik, hogy a mágnes erőssége csökkent, amikor a tényleges probléma a telepítés igazítása.
Elhelyezés és anyagáramlási irány
Az anyagáramlás iránya azt is befolyásolja, hogy a mágnest hogyan kell elhelyezni. A szállítószalag sebessége, a teher alakja és a kibocsátási irány mind befolyásolja azt, hogy a fém hogyan mozog a mágneses mezőn keresztül a szétválás előtt.
A stabil elrendezésnek lehetővé kell tennie, hogy a befogott fém tisztán elmozduljon a fő termékáramtól anélkül, hogy a környező szerkezetek vagy a visszatérő anyagok zavarják.
A pozicionálás nem csak arról szól, hogy a mágnes hol helyezkedik el a szállítószalag felett. Arról is szól, hogyan működik a teljes elválasztási út folyamatos működés közben.

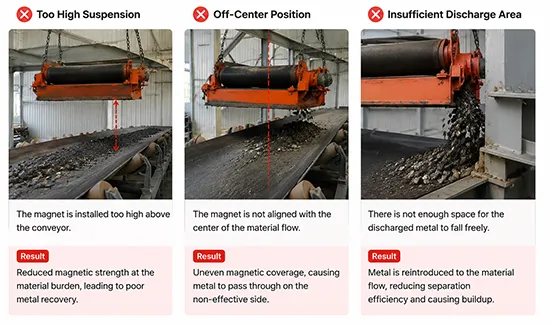

Gyakori telepítési hibák, amelyeket el kell kerülni
Még a megfelelően kiválasztott keresztszalag mágnes is veszíthet hatékonyságából, ha figyelmen kívül hagyják a gyakori beépítési részleteket. Sok hosszú távú teljesítményprobléma a szállítószalag rendszer körüli változásokhoz kapcsolódik, nem pedig magához a mágneshez.
A szállítószalag változtatásainak figyelmen kívül hagyása
A szállítószalag körülményei gyakran változnak az idő múlásával. Növekedhet a szalag sebessége, módosulhat a szállítószalag szélessége, vagy az anyagterhelés mélyebbé válhat, mint korábban. Ha a mágnes eredeti helyzetét és a felfüggesztés magasságát nem állítják be ezek után a változtatások után, a helyreállítási teljesítmény fokozatosan csökkenhet.
Egyes esetekben a mágnes továbbra is normálisan működik, de a működési feltételek már nem ugyanazok, mint az első beszereléskor.
Karbantartási hely hiánya
A karbantartási terület egy másik részlet, amelyet néha figyelmen kívül hagynak a telepítés során. Ha a keresztszalag mágnest túl közel szerelik fel a környező berendezéshez vagy szerkezeti támasztékokhoz, a tisztítás és ellenőrzés nehezebbé válik.
A korlátozott hozzáférés a szalagkövetést és a kisülési teljesítményt is befolyásolhatja működés közben. Egy nehezen karbantartható rendszer rendszerint egyre nehezebbé válik az állandó működés.
Egyenetlen anyagi terhelés
Az egyenetlen anyagterhelés csökkentheti az elválasztási konzisztenciát a szállítószalagon. Ha az anyag nagy része átfolyik a szalag egyik oldalán, előfordulhat, hogy a mágneses mező nem egyenletesen használható a teljes munkaterületen. Ez kihagyott szennyeződésekhez és instabil visszanyerési eredményekhez vezethet, különösen akkor, ha kisebb vasrészecskéket kevernek az anyagáramba.
A keresztszíj mágnes beszerelési ellenőrző listája
A működés megkezdése előtt hasznos áttekinteni néhány fontos beépítési pontot, hogy megbizonyosodjon arról, hogy a keresztszalag mágnes megfelelően illeszkedik a szállítószalaghoz és az anyagi feltételekhez. A telepítés során végzett kis módosítások javíthatják a hosszú távú elválasztási teljesítményt, és csökkenthetik a későbbi működési problémákat.
| Telepítési elem | Mit kell ellenőrizni |
|---|---|
| Felfüggesztési magasság | A mágnes a szállítószalagtól megfelelő munkatávolságra van felszerelve |
| Szállítószalag szélesség egyezés | A mágneses lefedettség a szállítószalag teljes szélességére alkalmas |
| Mágnes pozicionálás | A mágnes egy vonalban van az anyagáramlás középpontjával |
| Kibocsátási terület | Elegendő hely az eltávolított fém tiszta kisüléséhez |
| Anyagterhelési mélység | Az anyagréteg az effektív mágneses hatótávolságon belül van |
| Övkövetés | Az öntisztító{0}}szalag zökkenőmentesen működik, sodródás nélkül |
| Strukturális térköz | A közeli építmények nem zavarják a működést vagy a karbantartást |
| A sebesség vagy szélesség módosítása után is megfelelő a telepítés |

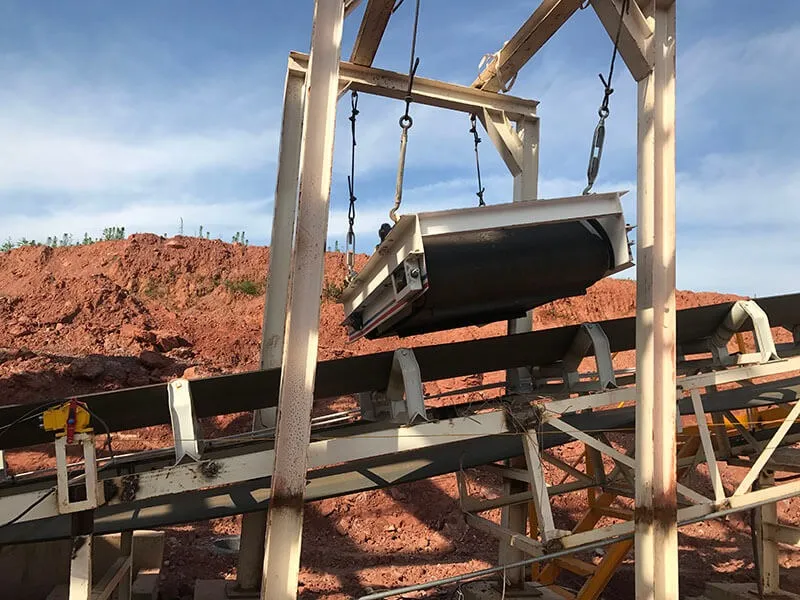

A keresztszalagos mágnesek alkalmazásai a különböző iparágakban
A keresztszíj mágneseket számos iparágban használják, de a telepítési feltételek nem mindig azonosak. Az anyag típusa, a szállítószalag sebessége és a rakománymélység egyaránt befolyásolhatja a rendszer elhelyezését a szállítószalag felett.
Újrahasznosítás és hulladékfeldolgozás
Az újrahasznosító üzemekben az anyagáramok gyakran egyenetlenek és kiszámíthatatlanok. A vastartalmú szennyeződések a kis fémdaraboktól a nagyobb hulladékdarabokig változhatnak. A keresztszalagos mágnesek ilyen környezetben általában rugalmas elhelyezést és elegendő kisülési helyet igényelnek a kevert anyagáramlás következetes kezelésére.
Bányászat és sóder
A bányászat és a sóderműveletek jellemzően nehéz anyagokat és mélyebb tehermélységeket foglalnak magukban. Ilyen körülmények között a felfüggesztés magassága különösen fontossá válik, mert a mágneses térnek vastagabb anyagrétegen kell átjutnia. A por, a vibráció és a folyamatos működés magasabb követelményeket támaszt a teljes telepítési rendszerrel szemben.
Fa és biomassza feldolgozás
A faforgács, biomassza és hasonló könnyű anyagok gyakran nagyobb szállítószalag-sebességgel mozognak. Bár a teher kisebb lehet, a kisebb vastartalmú szennyeződéseket még mindig nehéz lesz felfogni, ha a mágnes pozicionálása nincs megfelelően beállítva. A stabil telepítés segít fenntartani az egyenletes elválasztási teljesítményt az anyagáramlás megszakítása nélkül.
Következtetés
A keresztszalag mágnes helyes felszerelése nem csak a berendezés szállítószalag fölé történő felszerelését jelenti. A felfüggesztés magassága, a mágnes szélessége és a pozicionálás befolyásolja, hogy a vastartalmú szennyeződések milyen hatékonyan távolíthatók el működés közben. A kis telepítési különbségek a helyreállítási teljesítmény észrevehető változásához vezethetnek az idő múlásával.
A legjobb beállítás a tényleges munkakörülményektől függ, beleértve a szállítószalag méretét, a rakomány mélységét, az anyagáramlást és a működési környezetet. Az egyik alkalmazásban jól működő rendszer kiigazításokat igényelhet egy másik folyamatsorban.Nagy Magtechkülönböző keresztszalagos mágneses megoldásokat kínál olyan iparágak számára, mint az újrahasznosítás, a bányászat, az aggregátumok és az ömlesztett anyagok feldolgozása, hogy megfeleljenek a különböző szállítószalag- és anyagfeltételeknek.
GYIK
K: Működhet-e egy keresztszalag mágnes különböző szállítószalag-rendszerekhez?
V: Néha, de nem mindig. A szállítószalag szélességében, a szalag sebességében vagy a rakománymélységben bekövetkező változások befolyásolhatják az elválasztási teljesítményt. Az egyik szállítószalagon jól működő beállítás nem biztos, hogy egy másik vonalon működik ugyanúgy.
K: A keresztszalag mágnesek testreszabhatók különböző alkalmazásokhoz?
V: Igen. Az olyan tényezők, mint a szállítószalag szélessége, a felfüggesztés magassága, az anyag típusa és a működési környezet mind befolyásolhatják a tervezést. A különböző iparágakban gyakran eltérő mágnesméretre, szíjkonfigurációra és telepítési elrendezésre van szükség.
K: A keresztöv mágnesek képesek kezelni a nedves vagy ragadós anyagokat?
V: Igen, de a nedves vagy ragadós anyagok befolyásolhatják az ürítési teljesítményt, és növelhetik az anyag felhalmozódását a rendszer körül. Ezekben a környezetekben a telepítési távolság és a karbantartáshoz való hozzáférés fontosabbá válik.
K: Mindig az erősebb mágnes a jobb választás?
V: Nem feltétlenül. A mágnes erősségének meg kell egyeznie a szállítószalag körülményeivel és az anyagáramlással. Egyes esetekben a beépítési magasság, a pozicionálás vagy a tehereloszlás nagyobb hatással van a teljesítményre, mint egyszerűen a mágneses erősség növelése.
K: Miért esik vissza a fém a szállítószalagra, miután elfogták?
V: Ez általában akkor fordul elő, ha a kisülési terület túl kicsi, vagy a kisülési pálya nincs megfelelően beállítva. Az anyag felhalmozódása vagy a rossz elhelyezés szintén zavarhatja a tiszta fémkibocsátást.
K: A telepítés körülményei befolyásolhatják a berendezés kopását?
V: Igen. A rossz beállítás, az elégtelen hézag vagy az anyag felhalmozódása növelheti a szalagok, görgők és a környező szállítószalag alkatrészek feszültségét a hosszú távú-működés során.
